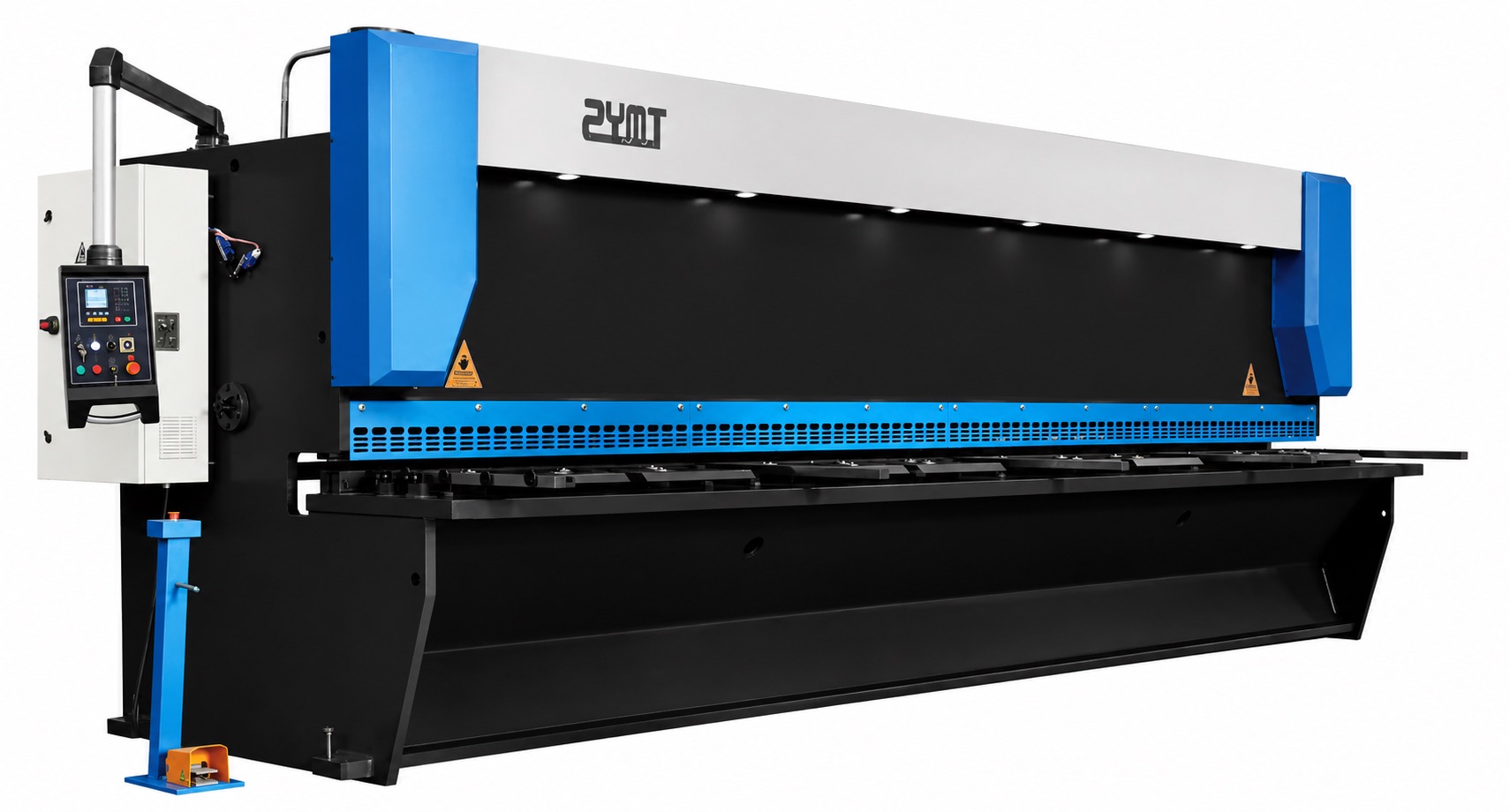

Zymt QC11YK
ZYMT

Mesin

ZYMT QC11Y/K Series – Hydraulic Guillotine (CNC) Shearing Machine

6mm - 30mm (Ketebalan Potong)

Mesin potong plat metal ZYMT seri QC11Y/K dengan kapasitas ketebalan 6mm hingga 30mm, lebar potong hingga 6000mm, sudut potong dapat disetel elektrik.

Deskripsi Mesin

Struktur Rangka Kokoh dan Presisi

Rangka dan tool holder terbuat dari komponen struktural baja, dengan upper tool holder yang di-tempering untuk menghilangkan tegangan internal, menghasilkan rigiditas kuat dan stabilitas struktural yang baik. Di bawah aksi oil cylinder, tool holder bergerak naik-turun sepanjang rel pemandu untuk merealisasikan aksi shearing.

Backgauge Presisi Ball Screw

Back gear digerakkan oleh ball screw, dan penyesuaian jarak stopper digerakkan oleh motor, sehingga positioning akurat serta operasi cepat dan halus. Untuk memudahkan shearing plat lebar, disediakan front carrier pada bagian depan mesin lengkap dengan penggaris dan side positioning stop.

Sudut Potong yang Dapat Disetel

Penyesuaian sudut shearing yang mudah dan cepat, hasil potong lurus tanpa gerinda. Kontrol elektro-hidraulik untuk menyesuaikan sudut shearing dalam rentang tertentu, meningkatkan kualitas potong untuk plat tipis dan mengurangi deformasi puntir untuk strip sempit.

Sistem Hidraulik Anti Bocor

Sistem hidraulik dilengkapi proteksi keamanan overload overflow, level oli ditampilkan jelas dan intuitif, mesin dapat bekerja terus-menerus selama 16 jam pada beban penuh, dengan jaminan tanpa kebocoran serta pemrosesan yang stabil dan presisi tinggi.

Sistem Kontrol CNC Pilihan

Tersedia pilihan sistem kontrol DAC360T dengan panel mounting dan layar LCD terang, maupun E21S/E200PS dengan layar LCD full color, kontrol backline shaft, fungsi cut counting, multi-step programming, hingga fungsi diagnosa hardware dan penyimpanan parameter otomatis.

Spesifikasi

Model Thickness (mm) Width (mm) Cutting Angle (°) Weight (T) Power (Kw)
6×2500 6 2500 1~3 5.2 7.5
6×3200 6 3200 1~3 6.1 7.5
6×4000 6 4000 1~3 8.9 11
6×5000 6 5000 0.5~1.5 14 11
6×6000 6 6000 0.5~1.5 16.8 11
8×2500 8 2500 1~3 5.5 11
8×3200 8 3200 1~3 6.5 11
8×4000 8 4000 1~3 9 11
8×5000 8 5000 0.5~1.5 15 11
8×6000 8 6000 0.5~1.5 18.5 11
10×2500 10 2500 0.5~2 7.2 15
10×3200 10 3200 0.5~2 8.6 15
10×4000 10 4000 0.5~2 10.5 15
10×5000 10 5000 0.5~2 19 15
10×6000 10 6000 0.5~2 23 15
12×2500 12 2500 0.5~2 8 15
12×3200 12 3200 0.5~2 9.4 18.5
12×4000 12 4000 0.5~2 11.8 18.5
12×6000 12 6000 0.5~2 26 18.5
16×2500 16 2500 1~2.5 9.2 22
16×3200 16 3200 1~2.5 11.8 22
16×4000 16 4000 1~2.5 15.2 22
16×5000 16 5000 1~2.5 29 22
16×6000 16 6000 1~2.5 34 22
20×2500 20 2500 1~3 12 30
20×3200 20 3200 1~3 14.8 30
20×4000 20 4000 1~3 19 30
20×6000 20 6000 1~3 43 30
25×2500 25 2500 1~3.5 14.7 37
25×3200 25 3200 1~3.5 19 37
25×4000 25 4000 1~3.5 24 37
30×2500 30 2500 1~3.5 19 45
30×3200 30 3200 1~3.5 26 45

Catatan: backgear travel 20-750mm (bervariasi per model). Parameter dapat berubah sewaktu-waktu tanpa pemberitahuan.
