Zymt QC12Y
ZYMT

Mesin

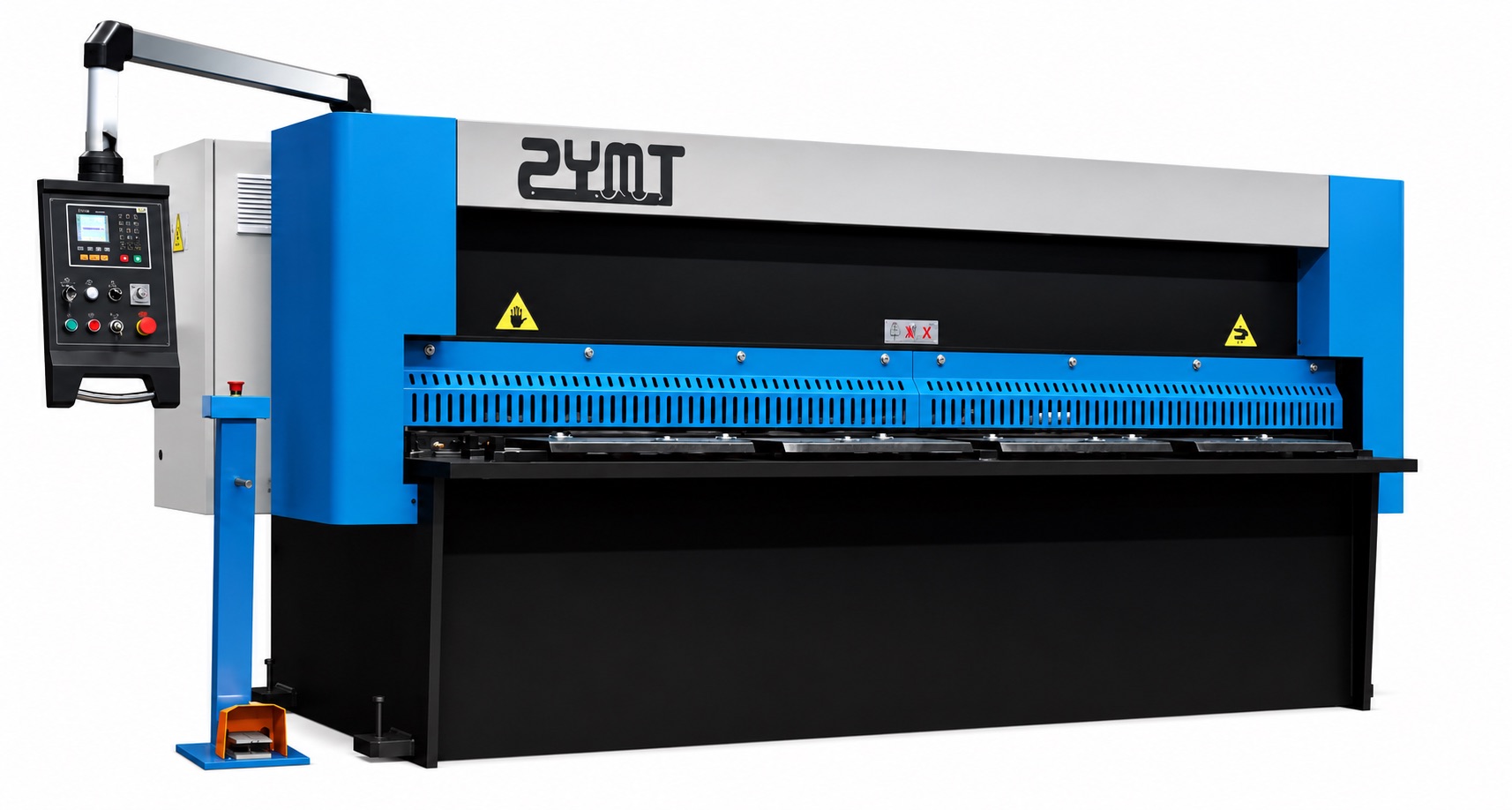

ZYMT QC12Y Series – Hydraulic Swing Beam Shearing Machine

4mm - 16mm (Ketebalan Potong)

Mesin potong plat metal ZYMT seri QC12Y dengan struktur swing beam, kapasitas ketebalan 4mm hingga 16mm, dioptimasi dengan analisis elemen hingga (UG finite element).

Deskripsi Mesin

Desain Teroptimasi dengan Analisis Elemen Hingga

Metode analisis UG (finite element) digunakan untuk mengoptimasi desain dengan bantuan komputer. Fuselage mengadopsi struktur las pelat baja utuh yang memiliki kekuatan, rigiditas, dan ketahanan getaran yang baik, dengan pelepasan tegangan internal melalui proses tempering.

Konstruksi Tool Holder Pendulum

Seluruh rangka disandblast untuk menghilangkan karat dan disemprot dengan cat anti karat. Meja kerja dilengkapi auxiliary tool holder untuk memudahkan penyetelan blade. Lower blade berbentuk persegi dengan empat sisi potong untuk memperpanjang usia pakai blade.

Penyesuaian Blade Clearance Stepless

Penyesuaian blade clearance mengadopsi mekanisme stepless adjustment untuk menyesuaikan kebutuhan shearing pada ketebalan dan material plat yang berbeda. Shear stroke dapat disesuaikan untuk meningkatkan efisiensi pemrosesan dan merealisasikan fungsi segmented shearing.

Sistem Kontrol Layar Sentuh DAC360T

Dilengkapi layar LCD terang dan touch screen yang mudah dioperasikan, dengan ikon yang jelas untuk menyelesaikan seluruh fungsi pemrograman data. Mendukung kontrol dua dan tiga stopper shaft, mengontrol seluruh tekanan clamping dan shearing secara efektif.

Spesifikasi

Model Thickness (mm) Width (mm) Cutting Angle (°) Power (Kw) Weight (T)
4×2500 4 2500 1°30′ 5.5 3.4
4×3200 4 3200 1°30′ 5.5 4
4×4000 4 4000 1°30′ 5.5 5.6
6×2500 6 2500 1°30′ 7.5 4.4
6×3200 6 3200 1°30′ 7.5 5.1
6×4000 6 4000 1°30′ 7.5 7.6
6×5000 6 5000 1°30′ 11 12.5
6×6000 6 6000 1°30′ 11 14.8
8×2500 8 2500 1°30′ 11 5.3
8×3200 8 3200 1°30′ 11 6.5
8×4000 8 4000 1°30′ 11 7.7
8×5000 8 5000 1°30′ 11 13.5
8×6000 8 6000 1°30′ 11 15.8
10×2500 10 2500 2° 11 6.5
10×3200 10 3200 2° 11 7.7
10×4000 10 4000 2° 11 9
10×6000 10 6000 2° 15 22
12×2500 12 2500 2° 18.5 8
12×3200 12 3200 2° 18.5 9.4
12×4000 12 4000 2° 18.5 11.8
12×5000 12 5000 2° 18.5 21
12×6000 12 6000 2° 18.5 26
16×2500 16 2500 2°30′ 22 9.2
16×3200 16 3200 2°30′ 22 10.6
16×4000 16 4000 2°30′ 22 15.3

Catatan: material strength maksimal ≤450 Kn/cm, backgear travel 20-750mm. Parameter dapat berubah sewaktu-waktu tanpa pemberitahuan.
